이번 차시에서 배우는 것

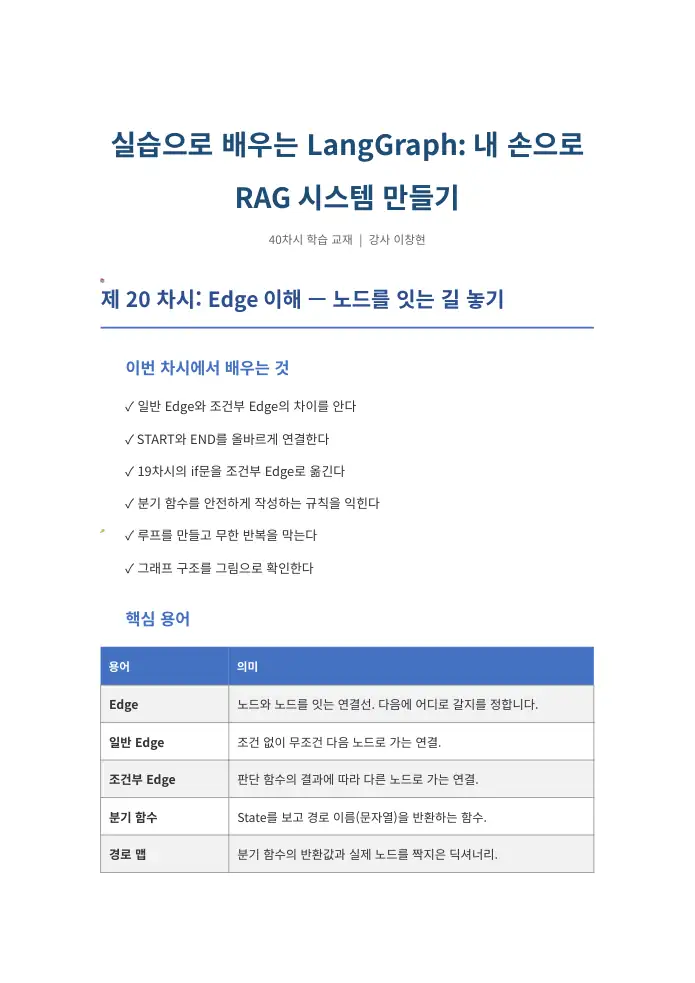

출처: 원본 PDF 20차시_Edge이해.pdf 1쪽 · 쪽 그림 1쪽

Edge 이해 — 노드를 잇는 길 놓기

✓ 일반 Edge와 조건부 Edge의 차이를 안다 ✓ START와 END를 올바르게 연결한다
✓ 19차시의 if문을 조건부 Edge로 옮긴다
✓ 분기 함수를 안전하게 작성하는 규칙을 익힌다 ✓ 루프를 만들고 무한 반복을 막는다
✓ 그래프 구조를 그림으로 확인한다

교안 해설: 이 시간에 하는 일

출처: 교안 20_Edge이해.md

노드 함수는 그대로 두고 연결만 바꾸면 다른 시스템이 됩니다. 일반 Edge는 무조건 다음입니다. 조건부 Edge는 분기 함수가 State만 보고 ok 또는 empty 같은 문자열을 돌려주고, 그 문자와 다음 노드의 표가 따로 있습니다. 분기 함수는 State를 고치지 않습니다.

루프는 이미 지난 노드로 선을 잇는 것입니다. 상한 검사가 다른 조건보다 아래 있으면 재시도 분기가 먼저 먹어 무한 반복이 됩니다. loop.py는 그 반복이 recursion_limit에서 멈추는 것을 실제로 출력합니다.

graph_v1.py는 인덱스를 읽고 graph_v2.py는 png를 쓰므로 실행하지 않았습니다. routes.py는 함수만 있어 출력이 없습니다.

강의 PPT 흐름

출처: 강의 PPT 20차시_Edge이해.pptx (17장)
